EK軽量120kg/段 アングルキャスター

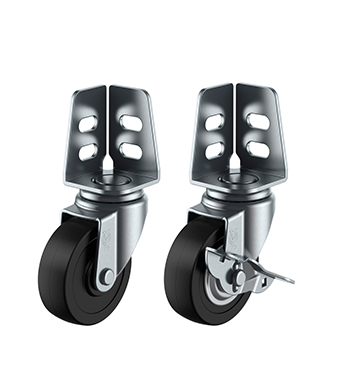

EK軽量120kg/段 アングルキャスターセット
【セット内容】
ストッパー無…２個
ストッパー有…２個
取り付け用ボルトナット
ユーエイキャスターの全商品を取り扱っております。
カタログからお選び頂ければ、別途お見積り申し上げます。
| メーカー | ユーエイキャスター（国産優良品） | |
|---|---|---|
| 商品名 | アングルキャスター50Φ用 アングルキャスター75Φ用 アングルキャスター100Φ用 |
|
| 品番 | SA-50R | 50Φ自在ストッパー無し ホイル：ゴム 車輪：ゴム |
| SA-50RS | 50Φ自在ストッパー付き ホイル：ゴム 車輪：ゴム |
|
| SA-75RH | 75Φ自在ストッパー無し ホイル：ゴム 車輪：ゴム |
|
| SA-75RHS | 75Φ自在ストッパー付き ホイル：ゴム 車輪：ゴム |
|
| SA-100W | 100Φ自在ストッパー無し ホイル：鋼板 車輪：ゴム |
|
| SA-100WS | 100Φ自在ストッパー付き ホイル：鋼板 車輪：ゴム |
|
| 内訳 |
ストッパー無…２個 ストッパー有…２個 取り付け用ボルトナット |
|

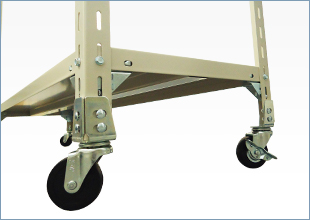

■アングルキャスター取付画像
| セット品番 | 規格 | セット内容 | 価格(税込) | 総自重 | 耐荷重/台 |
|---|---|---|---|---|---|
| EK120-OP-C50 | 50Φ | ストッパー無2個・有2個 | 3,001円 | 0.9kg | 96kg |
| EK120-OP-C75 | 75Φ | ストッパー無2個・有2個 | 5,528円 | 2.3kg | 192kg |
| EK120-OP-C100 | 100Φ | ストッパー無2個・有2個 | 9,384円 | 4kg | 288kg |
軽量スチールラック用アングルキャスター仕様図

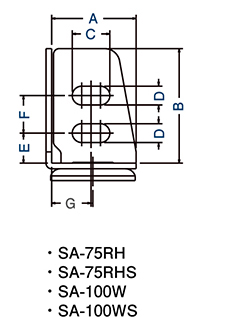

■アングル寸法表
| 品番 | 取付座（A×B） | 取付寸法（F×G,E) | 穴径（C×D) |
|---|---|---|---|
| SA-50R | 31×35mm | 19×19,15.5mm | 13.5×9mm |
| SA-50RS | |||
| SA-75RH | 45×61mm | 20×21,16mm | 20×10mm |
| SA-75RHS | |||
| SA-100W | |||
| SA-100WS |

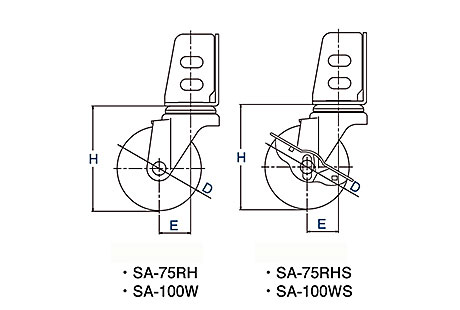

■キャスター寸法表
| 品番 | 車輪径（D） | 車幅（W) | 取付高（H) | 偏心（E） | 旋回半径（R） |
|---|---|---|---|---|---|
| SA-50R | 50mm | 20mm | 65mm | 22mm | 47mm |
| SA-50RS | 49mm | ||||
| SA-75RH | 75mm | 25mm | 96mm | 28mm | 66mm |
| SA-75RHS | 68mm | ||||
| SA-100W | 100mm | 32mm | 132mm | 32mm | 82mm |
| SA-100WS | 86mm |
※ゴム車の他、ナイロン、ウレタンもあります。
※車輪径Φ100の帯電防止性ウレタン（Ｂ入）車も製作可能です。
※導電性ゴム車も製作可能です。
