EK軽量120kg/段 スチールラック 部材仕様図

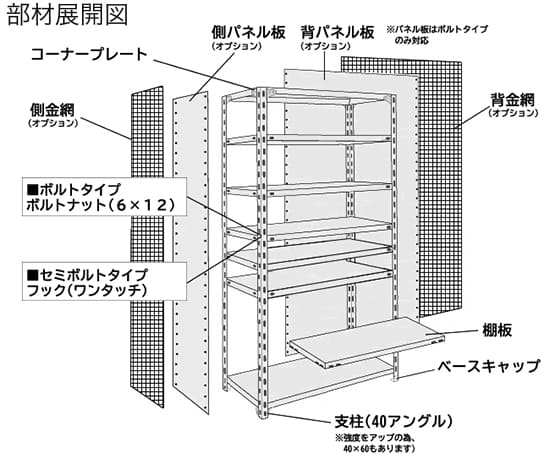

EK軽量120kg/段 アングルボルト、アングルセミボルト 部材展開図

EK軽量120kg/段 アングルボルト、アングルセミボルト 部材展開図

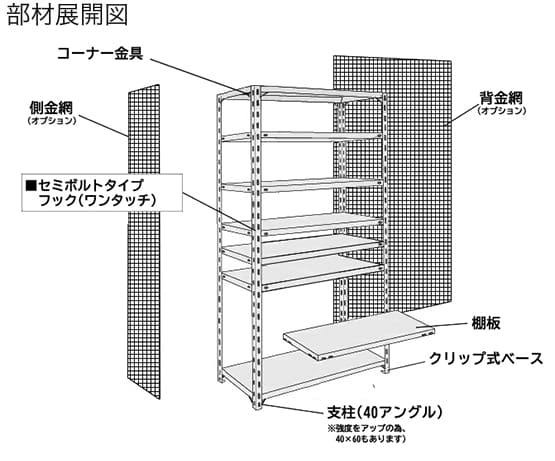

EK軽量120kg/段 新セミボルト16本 部材展開図

EK軽量120kg/段 新セミボルト16本 部材展開図

軽量120kg/段 スチールラック 断面図

EK軽量120kg/段 断面寸法図

※補強材は棚板のサイズにより本数が異なりますので 下記の表でご確認ください。


支柱断面図

支柱断面図

D300

D300

D450

D450

D600 W875・W1200用

D600

D600 W1500・W1800用 ※補強が2本になります。

D600

●棚板 サイズ(表示寸法)別 補強数

奥行(D)
横幅(W) 300 450 600
600 0本
875 0本 0本 1本
1200 1本 1本 1本
1500 1本 1本 2本
1800 1本 1本 2本

単位はmmです
