●支柱は25mmピッチです
●高さ、奥行きが同じであれば
支柱を兼用し連結できます。
EK 中量300kg/段 スチールラック 部材仕様図

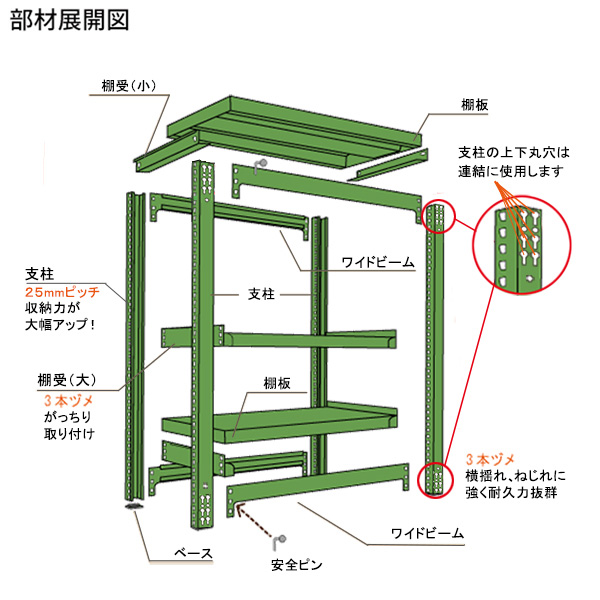

EK中量300kg/段 ボルトレス 部材展開図
EK中量300kg/段 スチールラック 断面図
EK中量300kg/段 ボルトレス 断面寸法図
支柱断面図
棚板側面断面図

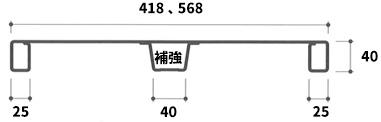

D450棚板
D600棚板
D750棚板 (※D300とD450の2枚組)

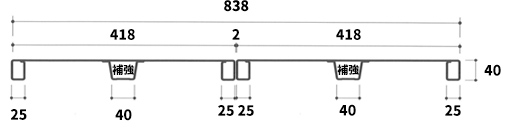

D900棚板 (※D450の2枚組)
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | ||||
|---|---|---|---|---|
| 間口（W） | 450 | 600 | 750 | 900 |
| 900 | 1本 | 1本 | 2本 | 2本 |
| 1200 | 1本 | 1本 | 2本 | 2本 |
| 1500 | 1本 | 1本 | 2本 | 2本 |
| 1800 | 1本 | 1本 | 2本 | 2本 |
単位はmmです
MK 中量300kg/段 スチールラック 部材仕様図

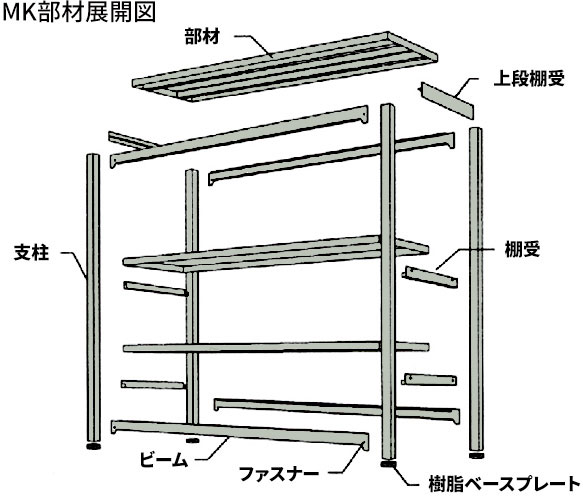

MK中量300kg/段 ボルトレス 部材展開図
MK中量300kg/段 スチールラック 断面図
MK中量300kg/段 ボルトレス 断面寸法図
支柱断面図
D450棚板、D600棚板（Ｗ900用のみ）
D450棚板

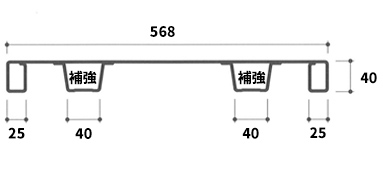

D600棚板

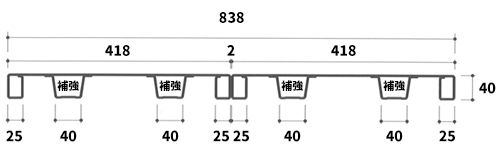

D900棚板 ※D450の2枚組（Ｗ900用のみ）

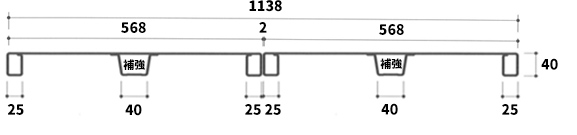

D900棚板 ※D450の2枚組
D1200棚板 ※D600の2枚組（Ｗ900用のみ）

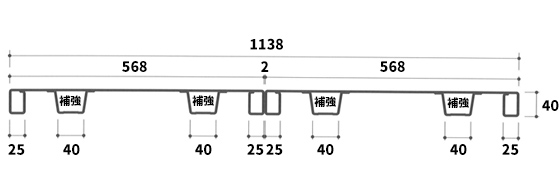

D1200棚板 ※D600の2枚組
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | ||||
|---|---|---|---|---|
| 間口（W） | 450 | 600 | 900 | 1200 |
| 900 | 1本 | 1本 | 2本 | 2本 |
| 1200 | 2本 | 2本 | 4本 | 4本 |
| 1500 | 2本 | 2本 | 4本 | 4本 |
| 1800 | 2本 | 2本 | 4本 | 4本 |
単位はmmです
