●断面はC型構造で
上からの荷重はもちろん
横からのねじれにも強い
構造です。
●高さ、奥行きが同じであれば
支柱を兼用し連結できます。
軽中量150kg/段 スチールラック 部材仕様図
EK軽中量150kg/段 ボルトレス 部材展開図
軽中量150kg/段 スチールラック 断面図
EK軽中量150kg/段 ボルトレス 断面寸法図
支柱断面図
棚板側面断面図

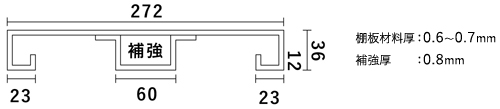

D300棚板

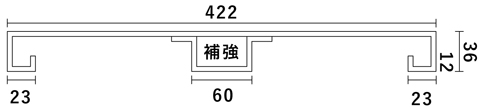

D450棚板

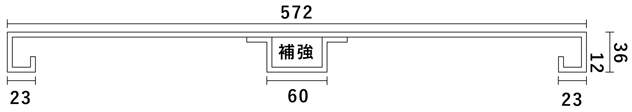

D600棚板

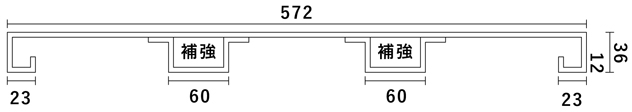

D600棚板 W1500・W1800用 ※補強が２本になります。
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | |||
|---|---|---|---|
| 横幅（W） | 300 | 450 | 600 |
| 900 | 1本 | 1本 | 1本 |
| 1200 | 1本 | 1本 | 1本 |
| 1500 | 1本 | 1本 | 2本 |
| 1800 | 1本 | 1本 | 2本 |
単位はmmです
