EK中量500kg/段 ボルトレス
スチールラック特長

全体耐荷重:MAX2000kg

  • 2COLOR
    アイボリー
    グリーン
  • C型チャンネル

国内生産

お客様
組立品
連結可能

組み立て用
ハンマー
プレゼント

グリーン
購入法
適合商品

物品の保管をはじめ、商業施設内での商品の展示販売用、オフィスのワークステーション、研究開発部門にも。

・ラックとは主にオフィス家具や什器としての棚のことと定義されております。(ウィキぺディア)棚の主材料をスチール(鋼材)によって作られた商品の呼称をスチールラックと言います。
・ボルトレスタイプは業務用 軽量スチールラックのように、主要部材である支柱と棚板をボルトナットで固定する方式とは異なり、全くボルトナットを使用しないで組み上げるノンボルト方式です。

EK中量500kg/段(ボルトレス)まとめ

本体見本 標準4段

本体見本 標準4段

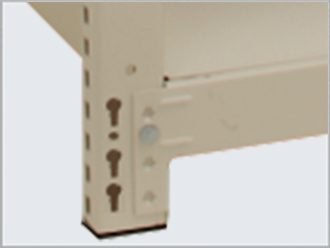

  • (1)C型チャンネルの支柱に棚受(小)とワイドビームをハンマーで叩き込み固定します。
  • (2)棚受(大)の3本ヅメを支柱穴にはめ込み、ハンマーで叩きこんでガッチリ固定します。
  • (3)最下段の棚受(大)とワイドビームは3本ヅメを支柱穴にはめ込み、ハンマーで叩き込んでガッチリ固定します。

組み立て用ハンマープレゼント!

組み立て用ハンマープレゼント!
商品の組み立てに使える
ラックに傷がつきにくいゴムハンマーを無料でプレゼントしています。

商品サイズ※表示寸法は呼び寸法で実寸法とは異なります。

  • 高さ(H)
  • 6種類
  • 900/1200/1500/1800/2100/2400mm
  • 横幅(W)
  • 4種類
  • 900/1200/1500/1800mm
  • 奥行(D)
  • 4種類
  • 450/600/750/900mm

店長からのお役立ちレポート

EK業務用ボルトレス品の4大特長

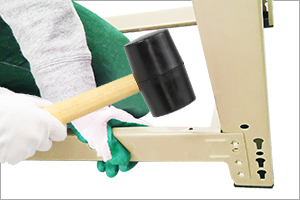

組立て・分解がカンタンスピーディにできるコストパフォーマンスの高い商品です。 組立用ハンマーをサービスで差し上げています。

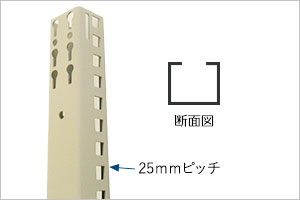

支柱は断面がコの字型のC型チャンネルで堅牢性抜群。上からの荷重はもちろんの事、横からのねじれにも強く、軽量のL型アングルに比べ耐震性が格段に向上します。

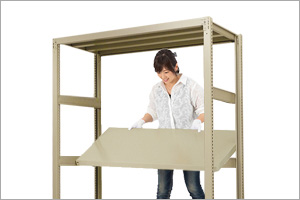

棚板の段変えが25mmピッチでできます。
収納保管品の大きさに合わせて楽に対応できます。

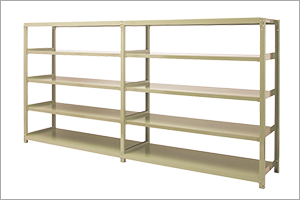

単体形式が1台あれば、その支柱を兼用することで高さ(H)・奥行(D)が共通の連結形式を何台でも連結することができます。大量に使用する場合経済的メリットは大きくなります。

塗装について

塗装方法

高級メラミン焼付け塗装。硬度えんぴつ2Hが目安。
塗膜20ミクロンが目安。

塗装色

アイボリー/グリーンの2色

アイボリー:
国内オフィス家具の主流カラーで働く人たちの環境に優しく生産性アップに貢献いたします。
グリーン :
日本国内のものづくり現場では安全第一のイメージカラーとして今なお愛用されています。他社品から切り替え採用いただく場合でも違和感なく調和するので安心です。

お届けについて

基本的にスチールラック・棚は重量物でノックダウン方式(部材毎の梱包)によるお届けのお客様組み立て品となります。手間をかけられないお客様には施工業者による組立て代行を有料で承ります。

スチールラックについて

耐荷重について

耐荷重とは棚板1段(枚)あたりの均等静止耐荷重の事です。その品質確保の為、材料の厚み、形状に加え必要に応じて補強材を溶接で取り付け耐荷重を保証しております。

全体耐荷重について

商品本体(棚一連当たり)の均等静止耐荷重の事です。
500kg/段の場合、全体耐荷重MAX2,000kg

注)集中荷重になりますと、耐荷重能力は半減し、脱落、崩壊する危険が生じます。

2,000kgまで

支柱について

支柱は断面がコの字型のC型チャンネルで堅牢性抜群です。支柱同士を横方向でつなぐワイドビーム(W)の左右には、精度の高いくさび形(凸状)プレス加工を施しています。支柱の上・下に開けたプレス穴(凹状)にガッチリ堅固に噛み合います。組立てにはハンマーを使用します。(ハンマーはサービス品)

棚受について

支柱の「プレス穴」に棚受け(大)の3本ヅメをはめ込み、ハンマーで叩き込むことで強度を出す設計で耐震性にも優れています。1段当たり最大500kgまで荷重に耐えられます。
支柱穴は25mmピッチです。他社品の50mmピッチと比べ、ムダ空間を抑え収納力も増大致します。

棚板の断面図

棚板について

軽量(120kg/段)タイプの1回曲げに対し、5回曲げ加工をし、棚板1段(枚)あたりの静止平均耐荷重500kgを実現しております。又、サイズによっては横幅(W)方向に補強1本~2本を入れ、耐久性、安全性が保証されています。

詳しくはこちら

棚どうしの連結が可能です

支柱4本で自立する「単体形式」が1台あれば、2台目からは支柱が2本省力された「連結形式」で横方向に連結することができお得です。
EK300kg/段とEK500kg/段の連結も可能です。
※高さ(H)と奥行(D)が単体と同一サイズの場合のみ

40年以上の実績による高品質な商品

お客様が安心して長い期間の使用に耐え得る強度、耐候性の信頼度こそ品質の要そのものです。当社と一体となりタッグを組む製造工場はいずれも40年以上の経験があります。私達からお客様に自信を持ってアピールできるのは安全設計から生まれた品質第一のボルトレス品であり、長い期間いつまでも安心してご使用いただけます。

見積り・発注の高い利便性「ラック楽らく検索システム」

見積り・発注の一気通貫によるお客様目線による利便性が顧客満足度の証しとなります。
お客様ニーズに基づいた自社開発、楽天市場初搭載の[ラック楽々検索システム]の活用で[安正早楽]による最適商品の検索と各手続きがスムーズ、スピーディの快適操作で完了いただけます。

商品を探す

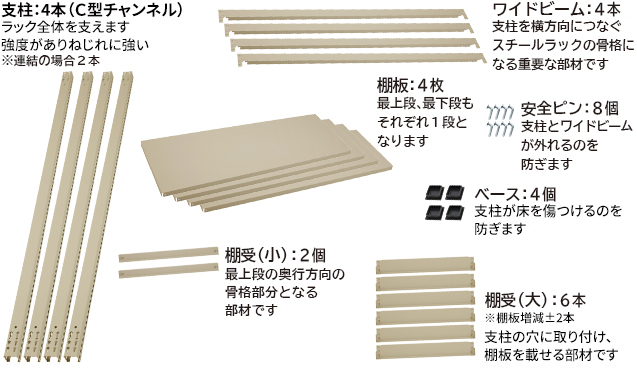

天地4段の場合の本体構成部材

各寸法図(単体)

高さ(H) 間口(W) 奥行(D)
呼び寸 実寸 呼び寸 本体外寸 棚板実寸 呼び寸 本体外寸 棚板実寸
900 905 900 955 840 450 480 450
1200 1205 1200 1255 1140 600 630 600
1500 1505 1500 1555 1440 750 780 750
1800 1805 1800 1855 1740 900 930 900
2100 2105
2400 2405

単位はmmです

  • *棚間口寸法Wは支柱芯〜芯です
  • *棚本体外寸はW+55 D+30
  • *棚板実寸は間口=W-60、奥行き=D
  • *段高さは25mmピッチにて変更可能です
