EK中軽量200kg/段 ベースキャスター

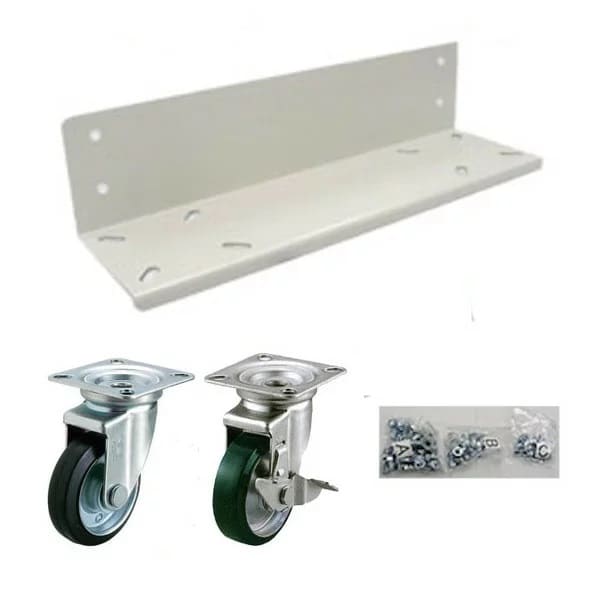

EK中軽量200kg/段 ベースキャスターセット
【セット内容】
ストッパー無…２個
ストッパー有…２個
キャスター取付ビスセット…１個
キャスターベース…２個
ユーエイキャスターの全商品を取り扱っております。
カタログからお選び頂ければ、別途お見積り申し上げます。
| メーカー | ユーエイキャスター（国産優良品） | |
|---|---|---|
| 商品名 |
ベースキャスター100Φ用 ベースキャスター150Φ用 |
|
| 品番 | WJ-100 | 100Φ自在ストッパー無し ホイル：鋼板 車輪：ゴム |
| WJ-100S | 100Φ自在ストッパー付き ホイル：鋼板 車輪：ゴム |
|
| WJ-150 | 150Φ自在ストッパー無し ホイル：鋼板 車輪：ゴム |
|
| WJ-150S | 150Φ自在ストッパー付き ホイル：鋼板 車輪：ゴム |
|
| 内訳 |
ストッパー付き…２個 ストッパー無し…２個 キャスターベース…２個 キャスター取付ビスセット…１個 |
|

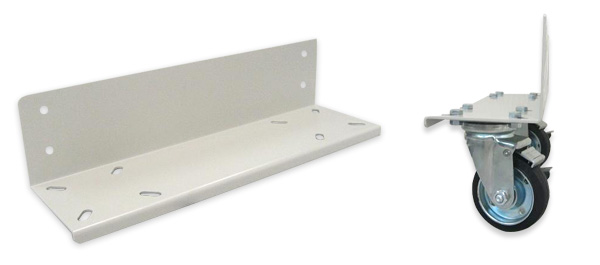

■ベースキャスター取付画像
| セット品番 | 規格 | 奥行 | セット内容 | 価格(税込) | 総自重 | 耐荷重/台 |
|---|---|---|---|---|---|---|
| EK200-OP-C10045 | 100Φ | 450mm | ストッパー無2個・有2個 | 15,862円 | 10.9kg | 320kg |
| EK200-OP-C10006 | 100Φ | 600mm | ストッパー無2個・有2個 | 16,450円 | 12.8kg | 320kg |
| EK200-OP-C15045 | 150Φ | 450mm | ストッパー無2個・有2個 | 19,339円 | 15.1kg | 640kg |
| EK200-OP-C15006 | 150Φ | 600mm | ストッパー無2個・有2個 | 19,928円 | 17.1kg | 640kg |
中軽量スチールラック用ベースキャスター仕様図
■取付座寸法表
| 品番 | 取付座（A×B） | 取付寸法（X×Y（X’×Y’）） | 穴径（p） |
|---|---|---|---|
| WJ-100 | 95×95mm | 74×74（67×67）mm | 11mm |
| WJ-100S | |||
| WJ-150 | 120×120mm | 94×94（87×87）mm | 11mm |
| WJ-150S |
■キャスター寸法表
| 品番 | 車輪径（D） | 車幅（W) | 取付高（H) | 偏心（E） | 旋回半径（R） |
|---|---|---|---|---|---|
| WJ-100 | 100mm | 32mm | 144mm | 32mm | 82mm |
| WJ-100S | 86mm | ||||
| WJ-150 | 150mm | 40mm | 198mm | 40mm | 115mm |
| WJ-150S |
※ゴム車の他、ナイロン、ウレタンもあります。
※導電性ゴム車も製作可能です。
中軽量スチールラック用キャスターベース仕様図
※1セット2個入り（1台分）
| 品種 | 品名 | 規格、サイズ | 色 | 単重 |
|---|---|---|---|---|
| 中軽量 | キャスターベース | D450用 | アイボリー | 2.9kg |
| 中軽量 | キャスターベース | D600用 | アイボリー | 3.8kg |

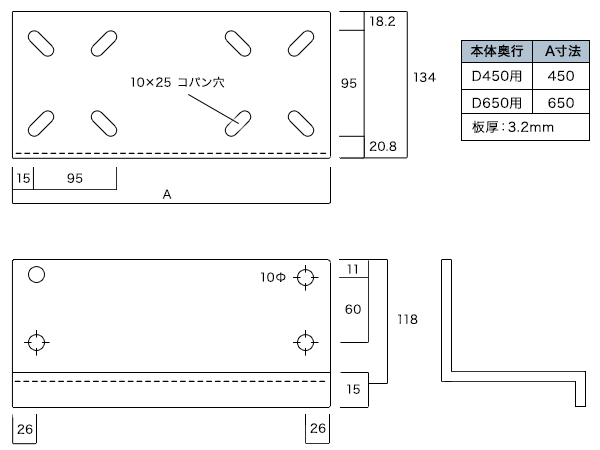

■キャスターベース寸法図
