●断面はC型構造で
上からの荷重はもちろん
横からのねじれにも強い
構造です。
●高さ、奥行きが同じであれば
支柱を兼用し連結できます。
中軽量200kg/段 スチールラック 部材仕様図

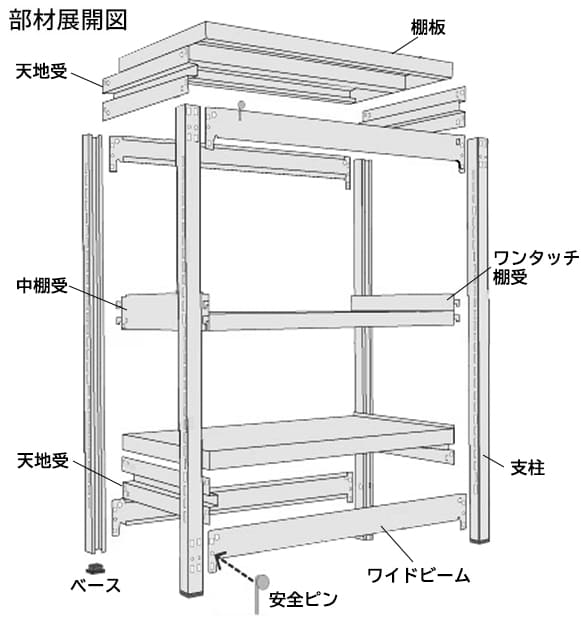

EK中軽量200kg/段 ボルトレス 部材展開図

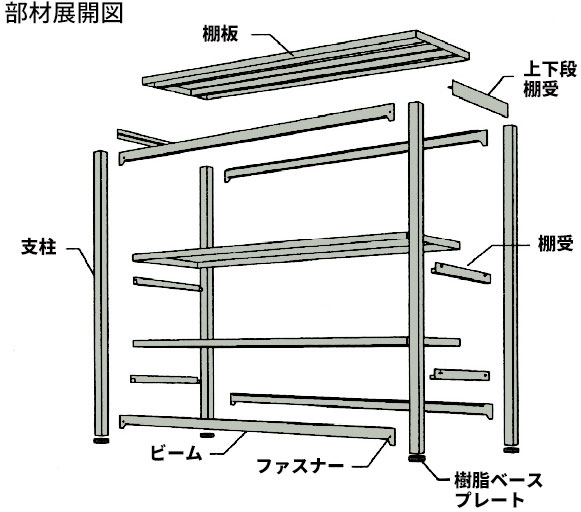

MK中軽量200kg/段 ボルトレス 部材展開図
中軽量200kg/段 スチールラック 断面図

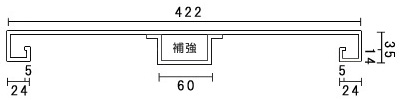

EK中軽量200kg/段 ボルトレス 断面寸法図
支柱断面図
D300
D450
D600
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | |||
|---|---|---|---|
| 横幅（W） | 300 | 450 | 600 |
| 900 | 1本 | 1本 | 2本 |
| 1200 | 1本 | 1本 | 2本 |
| 1500 | 1本 | 1本 | 2本 |
| 1800 | 1本 | 1本 | 2本 |
単位はmmです
MK中軽量200kg/段 ボルトレス 断面寸法図
支柱断面図

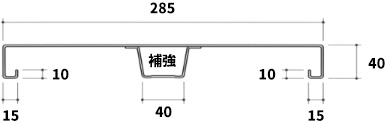

D300

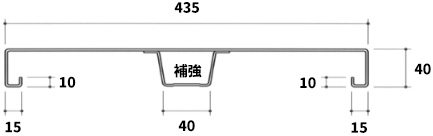

D450

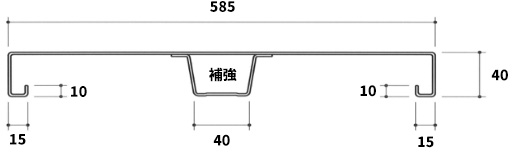

D600
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | |||
|---|---|---|---|
| 横幅（W） | 300 | 450 | 600 |
| 900 | 1本 | 1本 | 1本 |
| 1200 | 1本 | 1本 | 1本 |
| 1500 | 1本 | 1本 | 1本 |
| 1800 | 1本 | 1本 | 1本 |
単位はmmです
