中量300kg/段 スチールラック 組み立て方

EK中軽量300kg/段 ボルトレス 組み立て方

組み立てる前に:部材のご確認

梱包内容がすべて揃っているかご確認下さい。
※万一不足の部品があった場合は、すぐに弊社までお知らせ下さい。

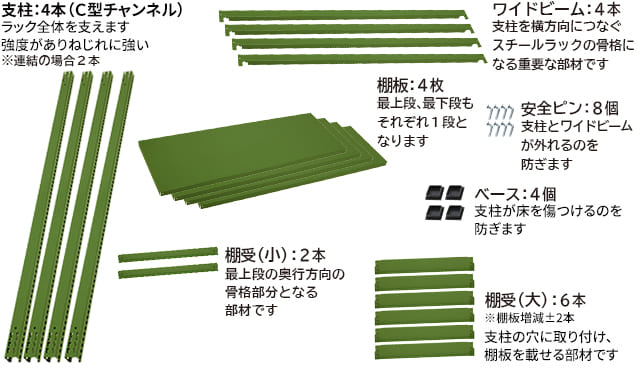

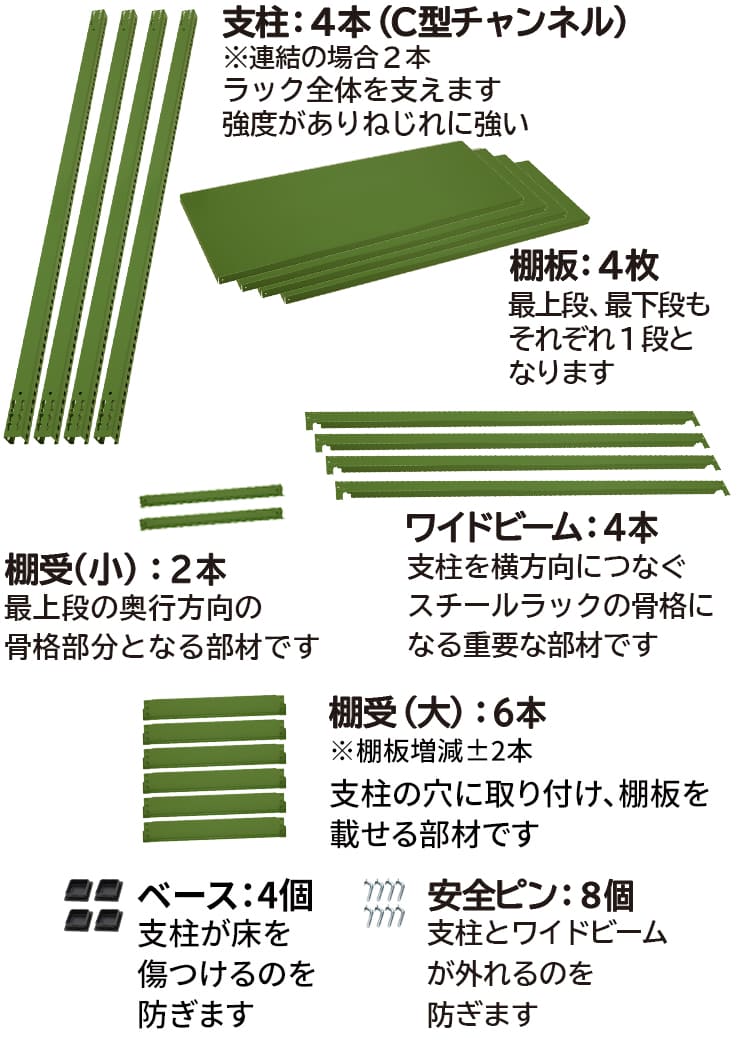

天地4段の場合の本体構成部材

天地4段の場合の本体構成部材

天地4段の場合の本体構成部材

その他ご用意いただくもの
・枕木(またはブルーシートや段ボールなど、棚や床の傷つきを軽減するもの)
・軍手
●安全にスチールラックを組み立てるために 組み立て時は、軍手等の保護具を着用し、必ず二人以上で組み立てて下さい。
●300kg/段と500kg/段の違いは棚板の材料厚と補強本数の違いで他の部材・部品は全て共通です。組み立て方法は同じとなります。

STEP1:支柱に棚受(大)と棚受(小)を取り付けハンマーで叩き込む

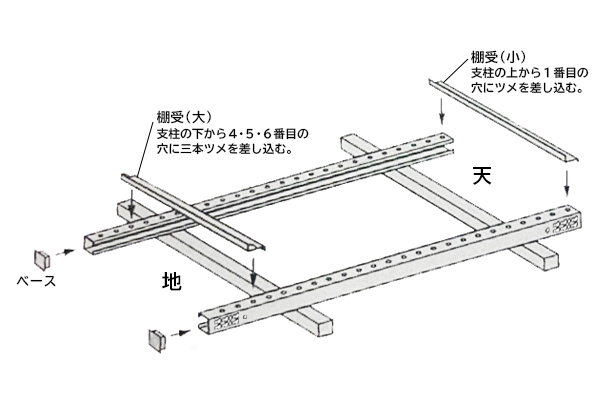

枕木(またはブルーシートや段ボール)の上にC型支柱を置き、支柱下部にベースを差し込んでから、丸穴が空いている方を上にして支柱上部の穴に棚受(小)を、支柱下部の穴に棚受(大)のツメを差し込みます。

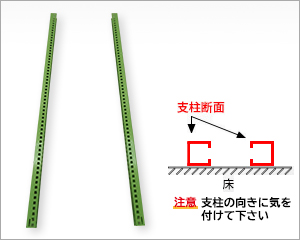

●支柱を内側向き合わせにし上下を揃えます
支柱

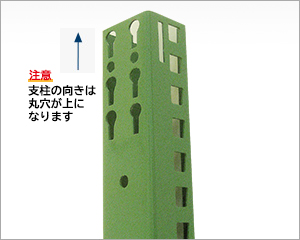

●支柱 拡大
支柱 拡大

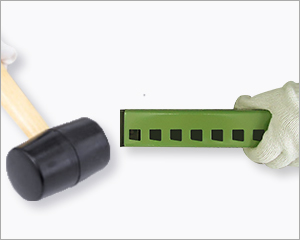

●ベースをハンマーで叩き込みます
ベースハンマー取付
POINT

棚受(小)は支柱の最上部のみ使用します。
棚受(大)は棚受(小)より大きい部材で上から2段目以降に使用します。

STEP2:ハンマーで叩き込みます

支柱を固定した状態で棚受けをプラスチックハンマーなどで叩き込んで下さい。
*STEP1~2の手順で同様にもう1組作って下さい。

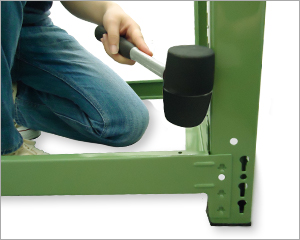

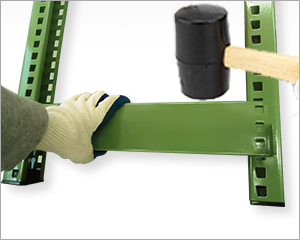

●支柱下部は棚受(大)をハンマーで叩き込む
棚受(小)もハンマーで取り付けます
POINT

裏から見た画像です。ハンマーでしっかり叩き込むことで支柱のプレス穴と棚受けの3本ヅメがこのようにガッチリ固定されます。

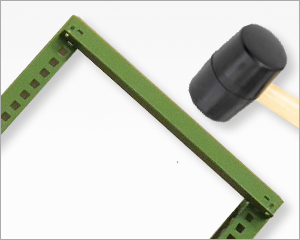

●支柱最上部は棚受(小)をハンマー叩き込む
棚受(大)をハンマーで叩き込む

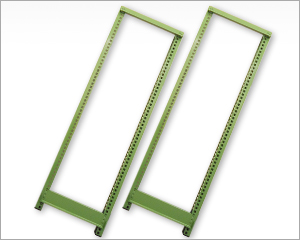

●同じものを2つ作ります
同じものを2つ作ります

STEP3:支柱枠をワイドビームでつなぎます

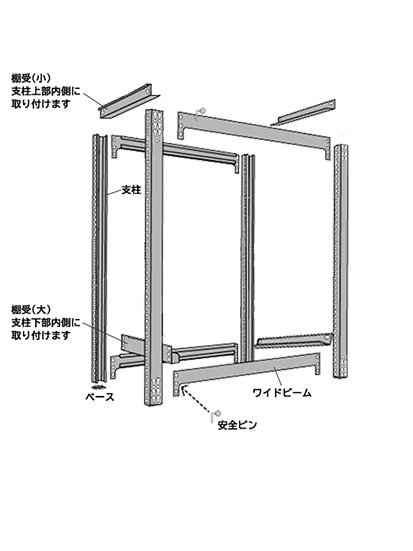

下図のように組み立てた左右の支柱枠を立てて、2つをつなぐように支柱の最上部と最下部の穴にワイドビームのツメを差し込みます。さらにハンマーで叩き込んでから、安全ピンをワイドビームと支柱を貫通した丸穴に差し込みます。

POINT

ワイドビームのツメが支柱の穴にシッカリとはまり、丸穴が通っていればOKです。

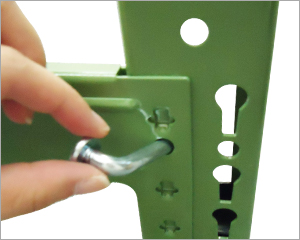

●安全ピンを丸穴に差し込みます

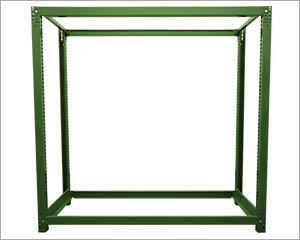

●棚本体の枠が完成

STEP4:中棚の棚受(大)を取り付け棚板を乗せる

支柱穴に棚受(大)の3本ツメをきっちりはめ込み、ハンマーで叩き込んで取り付けます。棚受(大)を全て取り付け終わりましたら、棚板を乗せて下さい。

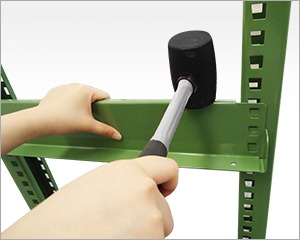

●中段の棚受(大)をハンマーで取り付ける
POINT

支柱の間が狭く、棚受(大)が取り付けにくい場合は、支柱をハンマーで横方向に叩いて支柱間を広げて取り付けて下さい。

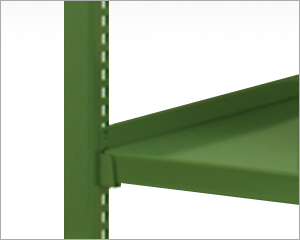

●棚受(大)に棚板を乗せる
参考

棚受(大)の取付位置の参考に当社棚間有効寸法図をご活用下さい

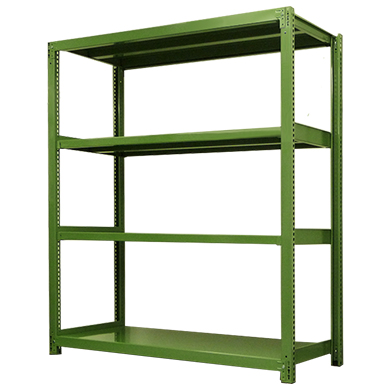

STEP5:完成です

POINT

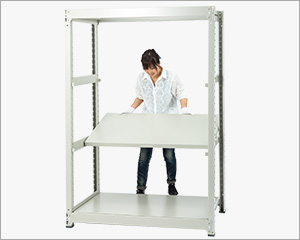

棚板は下の段から乗せて下さい。
お一人でも簡単に乗せることができます。

MK中量300kg/段 ボルトレス 組み立て方

組み立てる前に:部材のご確認

梱包内容がすべて揃っているかご確認下さい。
※万一不足の部品があった場合は、すぐに弊社までお知らせ下さい。

天地4段の場合の本体構成部材

天地4段の場合の本体構成部材

天地4段の場合の本体構成部材

その他ご用意いただくもの
・枕木(またはブルーシートや段ボールなど、棚や床の傷つきを軽減するもの)
・軍手
●安全にスチールラックを組み立てるために
組み立て時は、軍手等の保護具を着用し、必ず二人以上で組み立てて下さい。

STEP1:支柱下部にベースを取り付けます

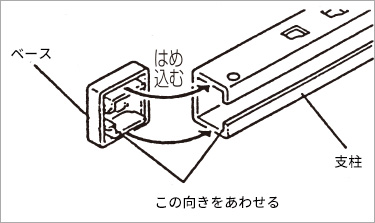

枕木(またはブルーシートや段ボール)の上にC型支柱を置き、支柱下部にベースを差し込んで下さい。

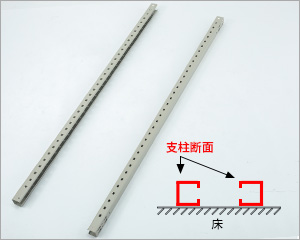

●支柱
支柱

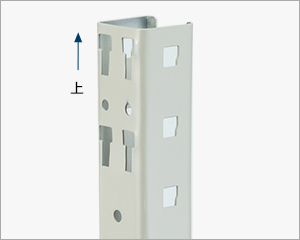

●支柱 拡大
支柱 拡大

STEP2:上段棚受と棚受を支柱に取り付けます

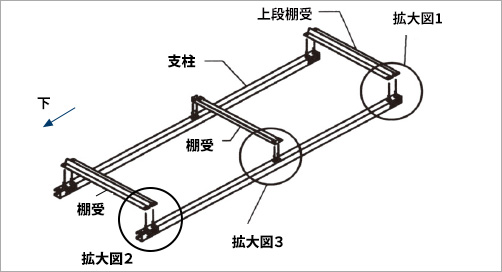

支柱を固定した状態で上段棚受、棚受をプラスチックハンマーなどで矢印の方向に叩き込んで下さい。
*STEP1~2の手順で同様にもう1組作って下さい。

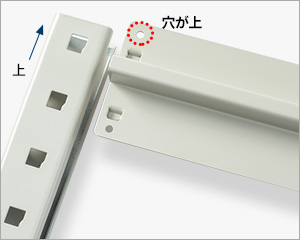

●拡大図1:支柱に上段棚受をつけます
拡大図1:支柱に上下棚受をつけます

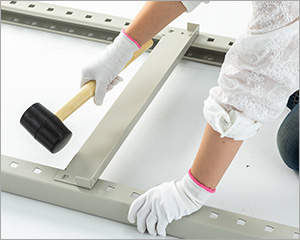

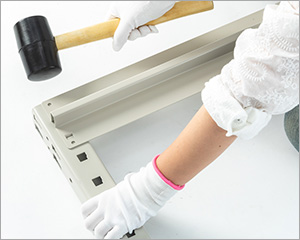

●上段棚受をハンマーで叩き込む
最下段 拡大
●拡大図2:最下段もハンマーで叩き込みます
上下棚受をハンマーで叩き込む

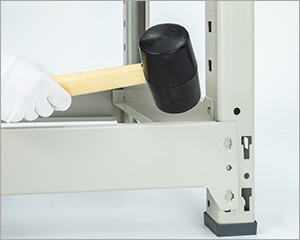

●拡大図3:棚受をハンマーで取り付けます
最下段もハンマーで叩き込みます

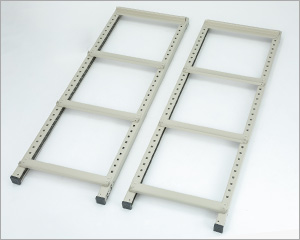

●同じものを2つ作ります

拡大図2:棚受をハンマーで取り付けます

STEP3:支柱枠にビームを取付けます

1~2で組み立てた枠組みにビームを図のように取り付けて下さい。
さらにハンマーで叩き込んでから、ファスナーを差し込んで固定して下さい。

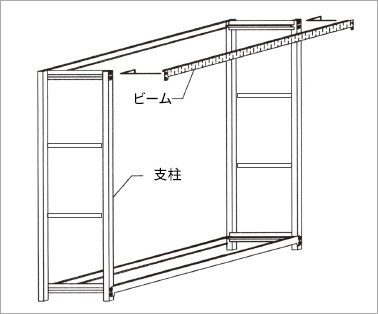

●枠組みにビームを取付けます
枠組みにビームを取付けます

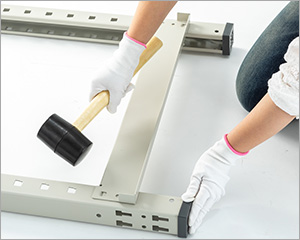

●ハンマーで叩き込みます
ハンマーで叩き込みます

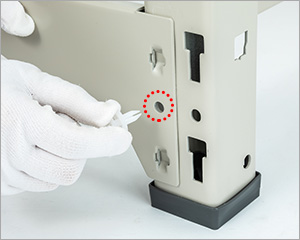

●しっかり叩き込んだらファスナーを取付けます
しっかり叩き込んだらファスナーを取付けます

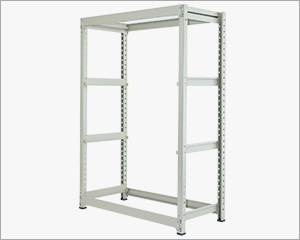

●がたつきがないように調整下さい
がたつきがないように調整下さい

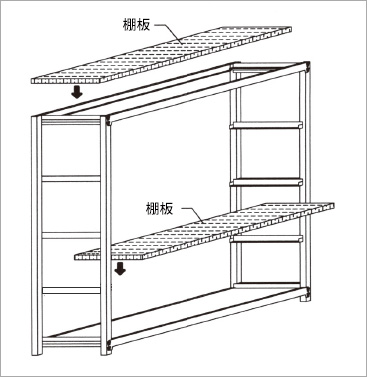

STEP4:棚板を乗せて下さい

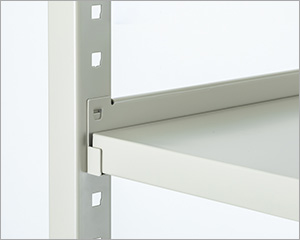

上下棚受と棚受に棚板を図のようにのせて下さい。
注意:棚受は、2か所とも同じ高さに取り付け、爪が支柱に確実に入っていることを確認して下さい。
棚に乗っているものが落下する原因になります。

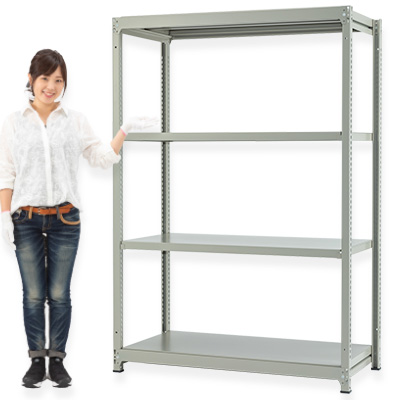

STEP5:完成です
