中軽量200kg/段 スチールラック 組み立て方
EK中軽量200kg/段 ボルトレス 組み立て方
組み立てる前に:部材のご確認
梱包内容がすべて揃っているかご確認ください。
※万一不足の部品があった場合は、すぐに弊社までお知らせください。

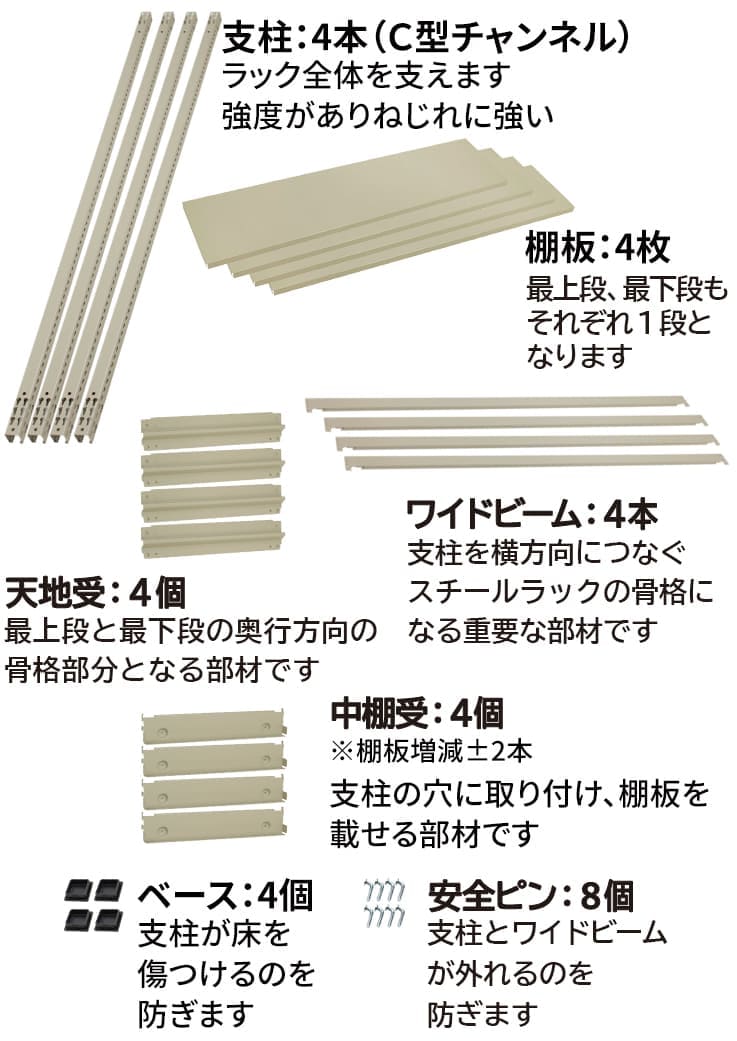

天地4段の場合の本体構成部材
その他ご用意いただくもの
・軍手
組み立て時は、軍手等の保護具を着用し、必ず二人以上で組み立ててください。
STEP1:支柱に天地受を取り付ける

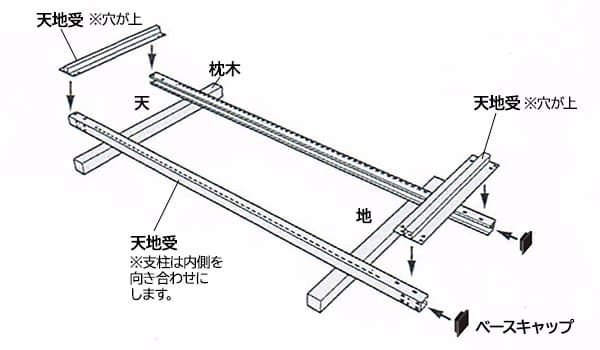

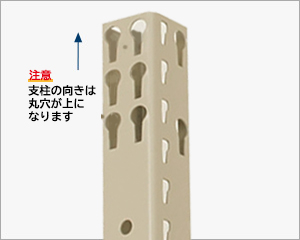

枕木(またはブルーシートや段ボール)の上にC型支柱を置き、支柱下部にベースを差し込んでから、上下棚受2本を丸穴が空いている方を上にして、支柱の上下の2ツ穴に、差し込んで下さい。

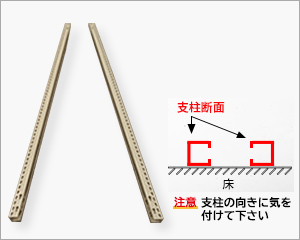

![支柱](/img/200/bu_ek_img03.jpg)
![支柱 拡大](/img/200/bu_ek_img04.jpg)

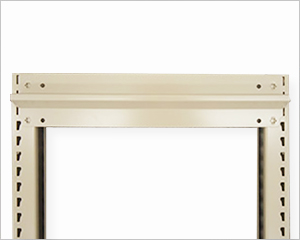

![支柱に天地受をつけます](/img/200/bu_ek_img06.jpg)

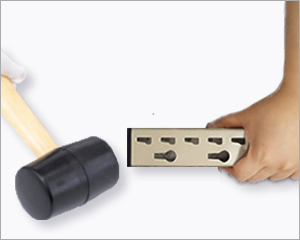

![ベースハンマー取付](/img/200/bu_ek_img07.jpg)
STEP2:ハンマーで叩き込みます
支柱を固定した状態で天地受をプラスチックハンマーなどで叩き込んでください。
*STEP1~2の手順で同様にもう1組作ってください。

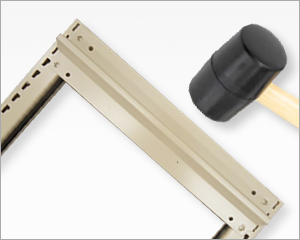

![上下棚受をハンマーで叩き込む](/img/200/bu_ek_img09.jpg)
![](/img/200/ek_point_img01.jpg)
裏から見て、この様にシッカリとツメがはめ込めれていればOKです。

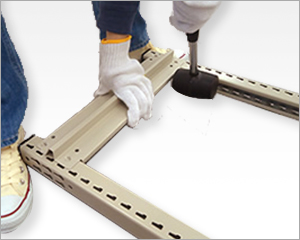

![天地受もハンマーで取り付けます](/img/200/bu_ek_img11.jpg)
![同じものを2つ作ります](/img/200/bu_ek_img12.jpg)
STEP3:支柱枠をワイドビームでつなぎます

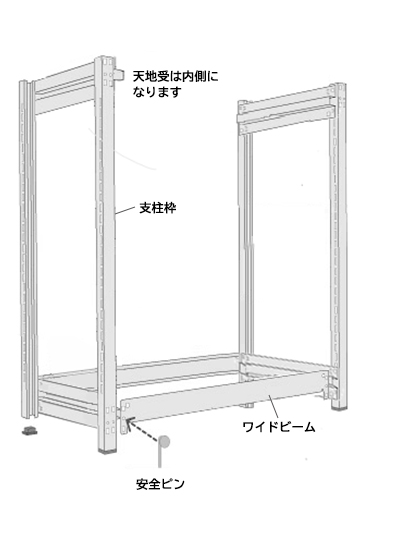

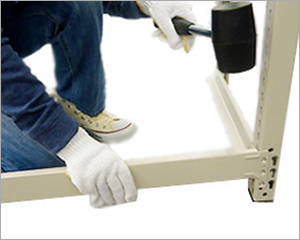

下図のように組み立てた左右の支柱枠を立てて、2つをつなぐように支柱の最下部の穴にワイドビームを差し込みます。さらにハンマーで矢印の方向に叩き込んでから、安全ピンを差し込んで固定してください。
![](/img/200/bu_ek_img13.jpg)
![](/img/200/ek_point_img02.jpg)

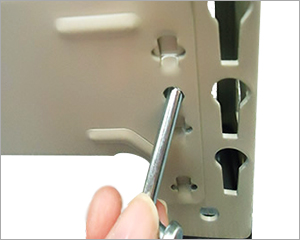

ワイドビームのツメが支柱の穴にシッカリとはまり、丸穴が通っていればOKです。
![](/img/200/bu_ek_img18.jpg)

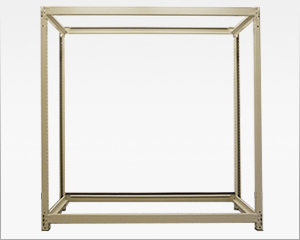

![](/img/200/bu_ek_img19.jpg)
STEP4:支柱枠中棚受を取り付け棚板を乗せる
中棚受はツメを支柱穴に対して垂直に差し込み、そのまま角度を平行にして支柱に取り付けます。
中棚板を全て取り付け終わりましたら、棚板を乗せて下さい。

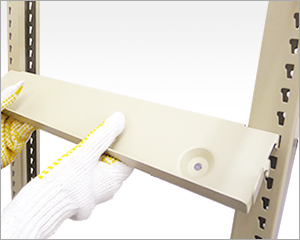

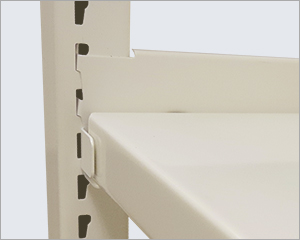

*中棚板はハンマー不要でワンタッチで簡単に取り付けることが出来ます。
![](/img/200/bu_ek_img21.jpg)
![](/img/200/bu_ek_img22a.jpg)

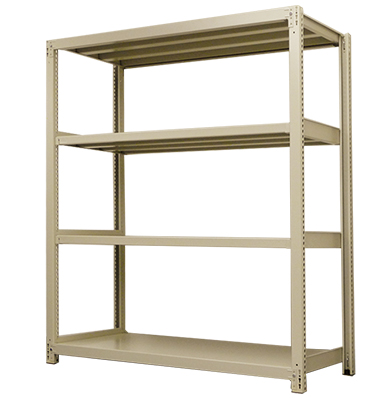

STEP5:完成です
![](/img/200/ek_point_img03.jpg)
棚板は下の段から乗せてください。
お一人でも簡単に乗せることができます。
MK中軽量200kg/段 ボルトレス 組み立て方
組み立てる前に:部材のご確認
梱包内容がすべて揃っているかご確認ください。
※万一不足の部品があった場合は、すぐに弊社までお知らせください。
天地4段の場合の本体構成部材
その他ご用意いただくもの
・軍手
組み立て時は、軍手等の保護具を着用し、必ず二人以上で組み立ててください。
STEP1:支柱にベースを取付けます

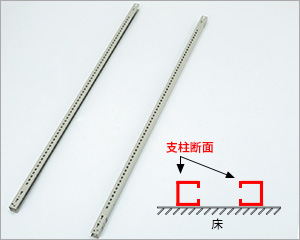

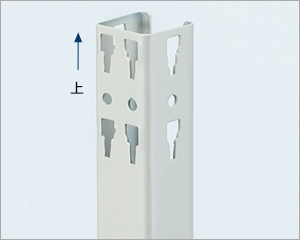

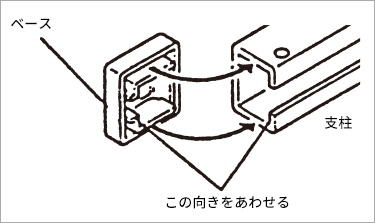

枕木(またはブルーシートや段ボール)の上にC型支柱を置き、支柱下部にベースを差し込んで下さい。
![支柱](/img/200/bu_mk_img03.jpg)
![支柱 拡大](/img/200/bu_mk_img04.jpg)

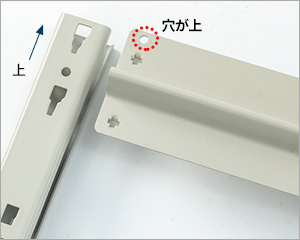

STEP2:上下段棚受と棚受を支柱に取り付けます

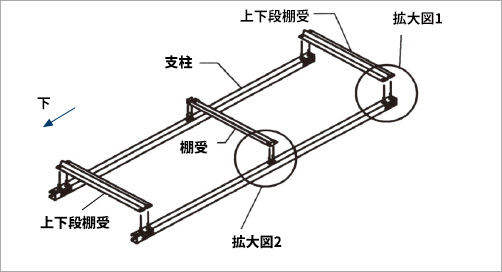

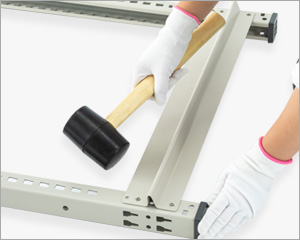

支柱を固定した状態で上下棚受、棚受をプラスチックハンマーなどで矢印の方向に叩き込んでください。
*STEP1~2の手順で同様にもう1組作ってください。
![拡大図1:支柱に上下棚受をつけます](/img/200/bu_mk_img07.jpg)

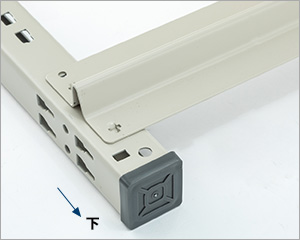

![最下段 拡大](/img/200/bu_mk_img08.jpg)

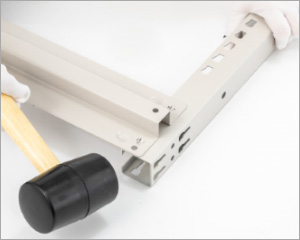

![上下棚受をハンマーで叩き込む](/img/200/bu_mk_img09.jpg)
![最下段もハンマーで叩き込みます](/img/200/bu_mk_img10.jpg)

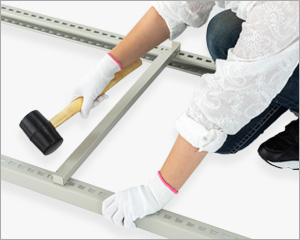

![拡大図2:棚受をハンマーで取り付けます](/img/200/bu_mk_img11.jpg)

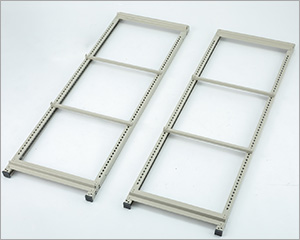

![同じものを2つ作ります](/img/200/bu_mk_img12.jpg)
STEP3:支柱枠にビームを取付けます

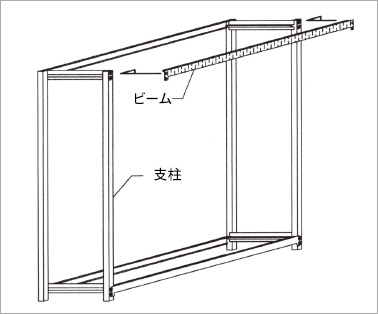

1~2で組み立てた枠組みにビームを図のように取り付けてください。
さらにハンマーで叩き込んでから、ファスナーを差し込んで固定してください。

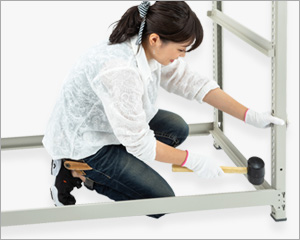

![枠組みにビームを取付けます](/img/200/bu_mk_img14.jpg)

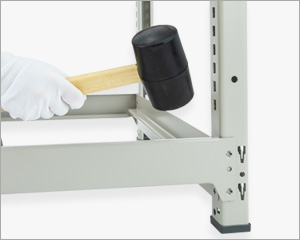

![ハンマーで叩き込みます](/img/200/bu_mk_img15.jpg)

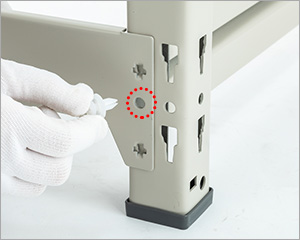

![しっかり叩き込んだらファスナーを取付けます](/img/200/bu_mk_img16.jpg)

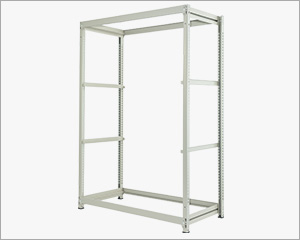

![がたつきがないように調整ください](/img/200/bu_mk_img17.jpg)

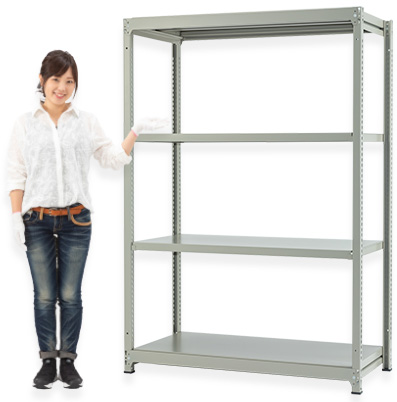

STEP4:棚板を乗せてください

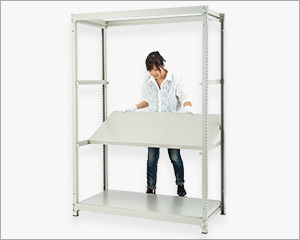

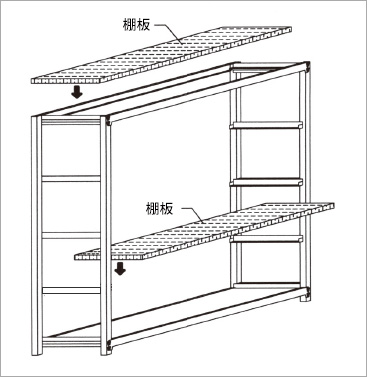

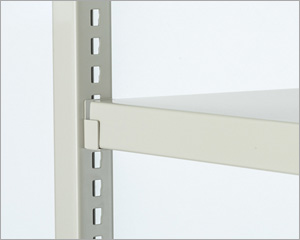

上下棚受と棚受に棚板を図のようにのせてください。
注意:棚受は、2か所とも同じ高さに取り付け、爪が支柱に確実に入っていることを確認してください。
棚に乗っているものが落下する原因になります。
![](/img/200/bu_mk_img19.jpg)
