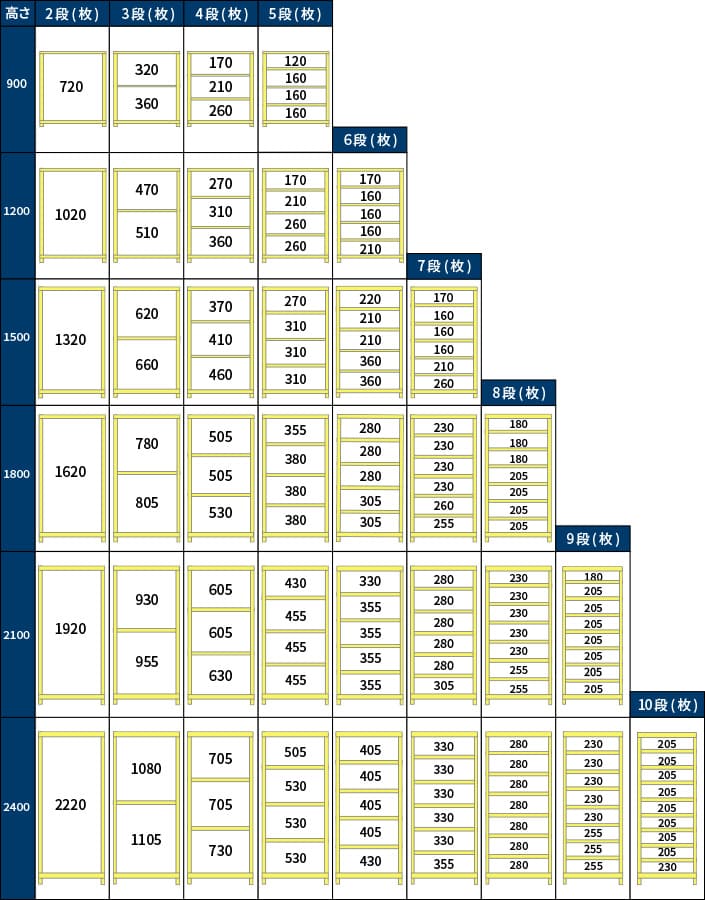

中量300kg/段 スチールラック 棚間有効寸法図

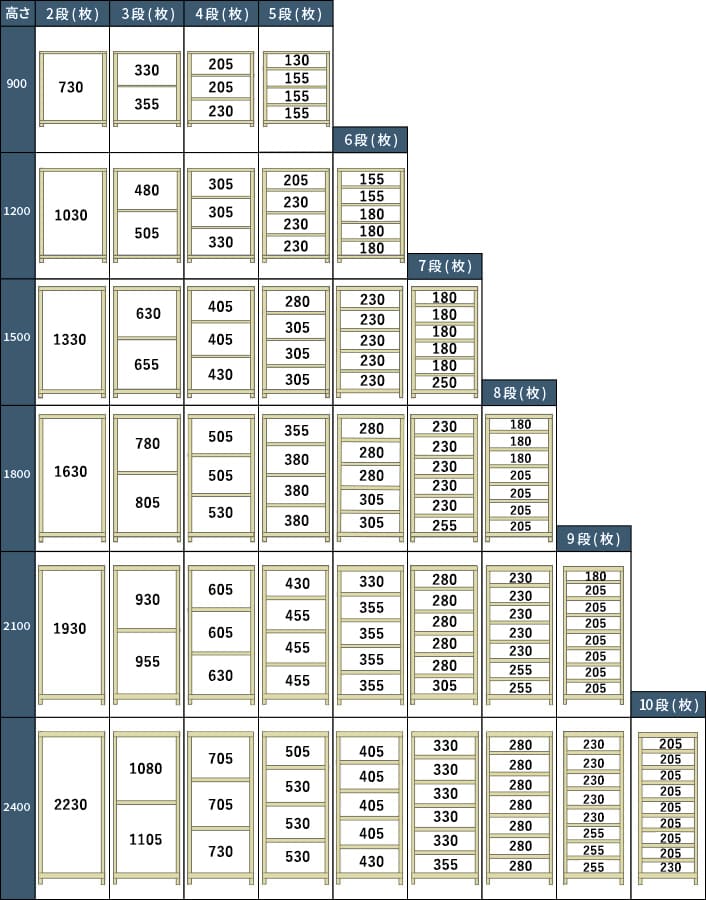

EK中量300kg/段 ボルトレス 棚間有効寸法図
- ・早見表のイラスト図は正面図（概略）を示します。
- ・最上部で使用する棚受（小）の取付位置は固定されます。
- ・それ以外の棚受（大）は最下段はビームの高さ（110mm）から25mmピッチで上下自由に取り付け可能です。
- ※棚板は棚受（大・小）の上に乗せます。棚受には棚板が前後に移動しないように曲げ加工が施されています。
※単位はmmです
MK中量300kg/段 ボルトレス 棚間有効寸法図
※単位はmmです
