●支柱は
50mmピッチです
●高さ、奥行きが同じであれば
支柱を兼用し連結できます。
EK中量500kg/段 スチールラック 部材仕様図

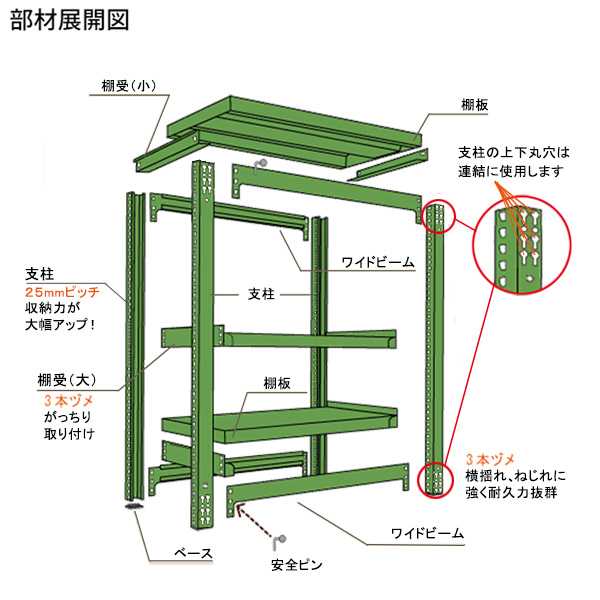

EK中量500kg/段 ボルトレス 部材展開図
EK中量500kg/段 スチールラック 断面図
EK中量500kg/段 ボルトレス 断面寸法図
支柱断面図
棚板側面断面図
D450棚板
D600棚板 W900・W1200用
D600棚板 W1500・W1800用 ※補強が２本になります。
D750棚板 (※D300とD450の2枚組)
D900棚板 (※D450の2枚組)
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | ||||
|---|---|---|---|---|
| 間口（W） | 450 | 600 | 750 | 900 |
| 900 | 1本 | 1本 | 2本 | 2本 |
| 1200 | 1本 | 1本 | 2本 | 2本 |
| 1500 | 1本 | 2本 | 2本 | 2本 |
| 1800 | 1本 | 2本 | 2本 | 2本 |
単位はmmです
MK中量500kg/段 スチールラック 部材仕様図

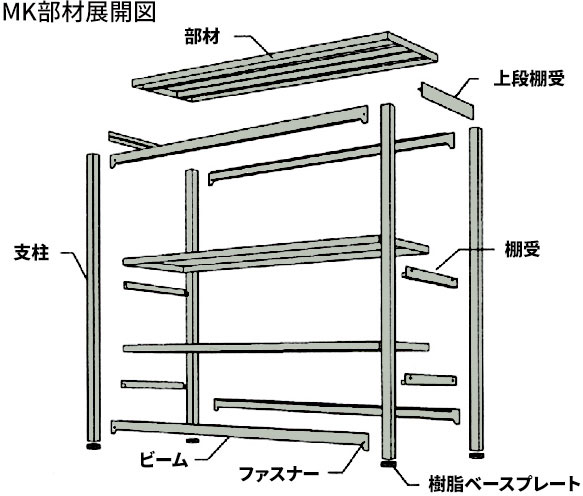

MK中量500kg/段 ボルトレス 部材展開図
MK中量500kg/段 スチールラック 断面図
MK中量500kg/段 ボルトレス 断面寸法図
支柱断面図
D450棚板、D600棚板（Ｗ900用のみ）
D450棚板
D600棚板
D900棚板 ※D450の2枚組（Ｗ900用のみ）
D900棚板 ※D450の2枚組
D1200棚板 ※D600の2枚組（Ｗ900用のみ）
D1200棚板 ※D600の2枚組

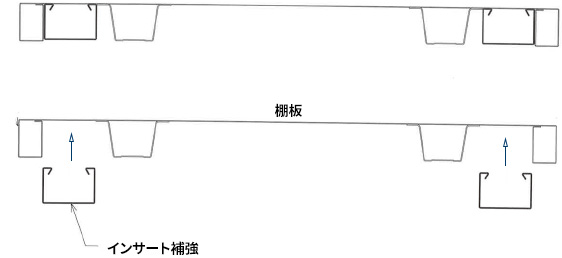

インサート補強について
最上段以外にのせます。
インサート補強が付属する商品は500kg/段のW1500、1800 × D450、600のみ。
（＊D900、1200は補強不要）
（＊補強したいときにのせるものではなく、補強材を置かなければ耐荷重500kg/段になリません。）
●棚板 サイズ（表示寸法）別 補強数
| 奥行（D） | ||||
|---|---|---|---|---|
| 間口（W） | 450 | 600 | 900 | 1200 |
| 900 | 1本 | 1本 | 2本 | 2本 |
| 1200 | 2本 | 2本 | 4本 | 4本 |
| 1500 | 2本 | 2本 | 4本 | 4本 |
| 1800 | 2本 | 2本 | 4本 | 4本 |
単位はmmです
