中量500kg/段 スチールラック 組み立て方
EK中軽量500kg/段 ボルトレス 組み立て方
組み立てる前に:部材のご確認
梱包内容がすべて揃っているかご確認下さい。
※万一不足の部品があった場合は、すぐに弊社までお知らせ下さい。

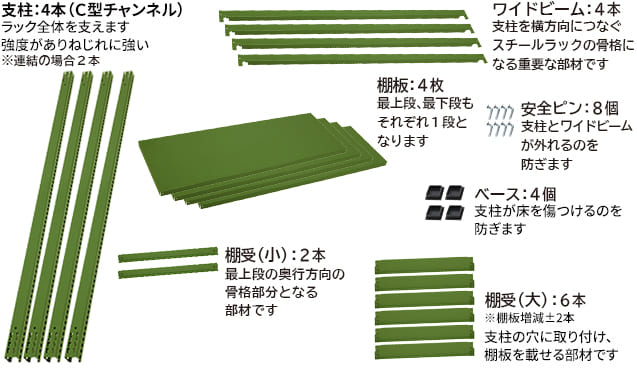

天地4段の場合の本体構成部材
その他ご用意いただくもの
・軍手
●300kg/段と500kg/段の違いは棚板の材料厚と補強本数の違いで他の部材・部品は全て共通です。組み立て方法は同じとなります。
STEP1:支柱に棚受(大)と棚受(小)を取り付けハンマーで叩き込む

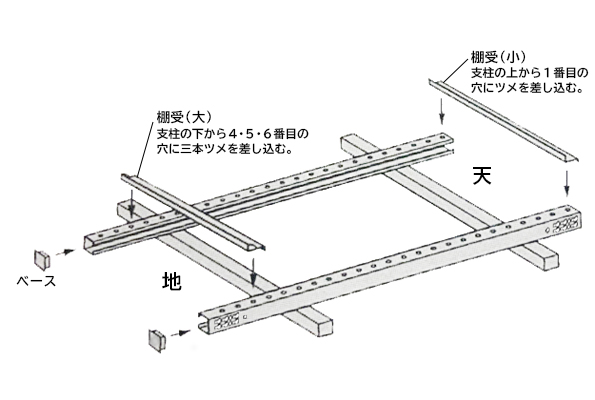

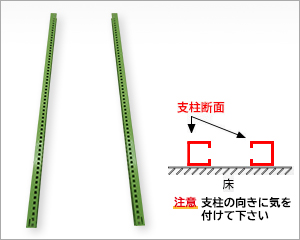

枕木(またはブルーシートや段ボール)の上にC型支柱を置き、支柱下部にベースを差し込んでから、丸穴が空いている方を上にして支柱上部の穴に棚受(小)を、支柱下部の穴に棚受(大)のツメを差し込みます。
![支柱](/img/500/bu_ek_img03.jpg)

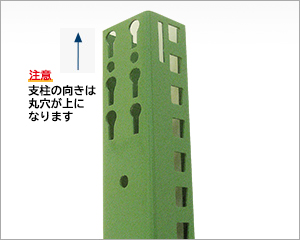

![支柱 拡大](/img/500/bu_ek_img04.jpg)

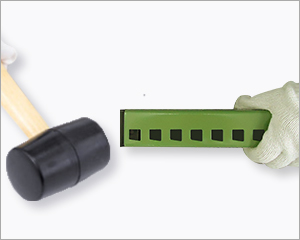

![ベースハンマー取付](/img/500/bu_ek_img07.jpg)
![](/img/500/ek_point_img04.jpg)
棚受(小)は支柱の最上部のみ使用します。
棚受(大)は棚受(小)より大きい部材で上から2段目以降に使用します。
STEP2:ハンマーで叩き込みます
支柱を固定した状態で棚受けをプラスチックハンマーなどで叩き込んで下さい。
*STEP1~2の手順で同様にもう1組作って下さい。

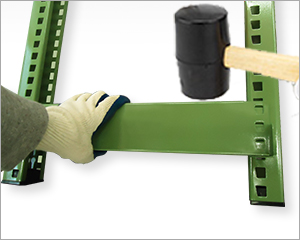

![棚受(小)もハンマーで取り付けます](/img/500/bu_ek_img11.jpg)
![](/img/500/ek_point_img01.jpg)
裏から見た画像です。ハンマーでしっかり叩き込むことで支柱のプレス穴と棚受けの3本ヅメがこのようにガッチリ固定されます。

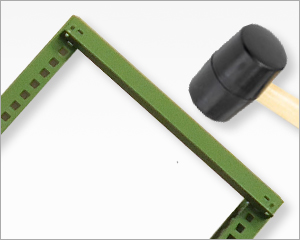

![棚受(大)をハンマーで叩き込む](/img/500/bu_ek_img09.jpg)

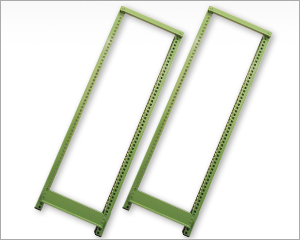

![同じものを2つ作ります](/img/500/bu_ek_img12.jpg)

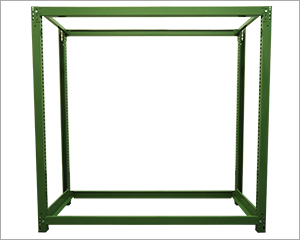

STEP3:支柱枠をワイドビームでつなぎます

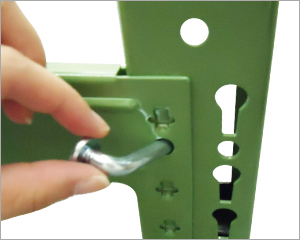

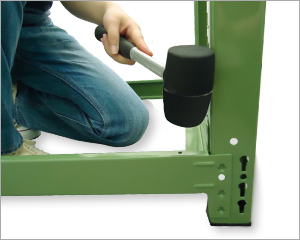

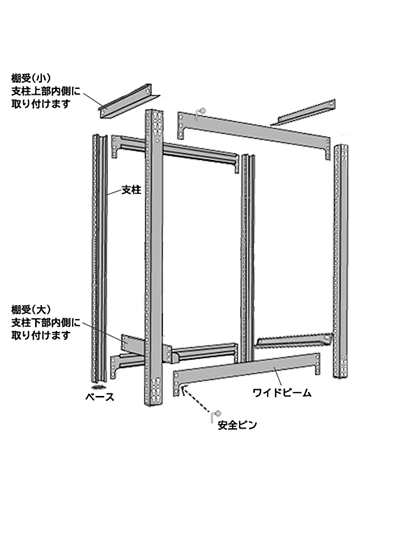

下図のように組み立てた左右の支柱枠を立てて、2つをつなぐように支柱の最上部と最下部の穴にワイドビームのツメを差し込みます。さらにハンマーで叩き込んでから、安全ピンをワイドビームと支柱を貫通した丸穴に差し込みます。
![](/img/500/bu_ek_img13.jpg)
![](/img/500/ek_point_img02.jpg)
ワイドビームのツメが支柱の穴にシッカリとはまり、丸穴が通っていればOKです。
![](/img/500/bu_ek_img18.jpg)
![](/img/500/bu_ek_img19.jpg)
STEP4:中棚の棚受(大)を取り付け棚板を乗せる

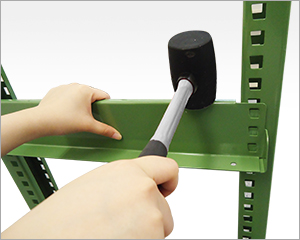

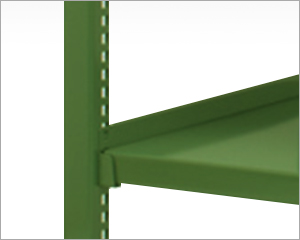

支柱穴に棚受(大)の3本ツメをきっちりはめ込み、ハンマーで叩き込んで取り付けます。棚受(大)を全て取り付け終わりましたら、棚板を乗せて下さい。
![](/img/500/bu_ek_img21.jpg)
![](/img/500/ek_point_img05.jpg)
支柱の間が狭く、棚受(大)が取り付けにくい場合は、支柱をハンマーで横方向に叩いて支柱間を広げて取り付けて下さい。
![](/img/500/bu_ek_img22.jpg)

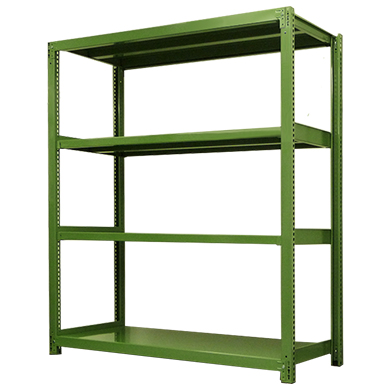

STEP5:完成です
![](/img/500/ek_point_img03.jpg)
棚板は下の段から乗せて下さい。
お一人でも簡単に乗せることができます。
MK中量500kg/段 ボルトレス 組み立て方
組み立てる前に:部材のご確認
梱包内容がすべて揃っているかご確認ください。
※万一不足の部品があった場合は、すぐに弊社までお知らせください。
天地4段の場合の本体構成部材
*補強材:
最上段以外の棚板に1本ずつはめ込みます。2枚割りの場合(D750、D900)は1段あたり2本(1枚あたりではない)をセットします。
その他ご用意いただくもの
・軍手
組み立て時は、軍手等の保護具を着用し、必ず二人以上で組み立ててください。
STEP1:支柱下部にベースを取付けます

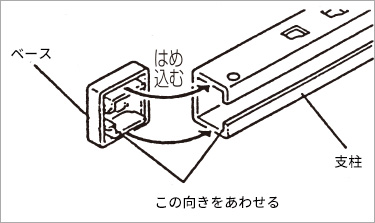

枕木(またはブルーシートや段ボール)の上にC型支柱を置き、支柱下部にベースを差し込んでください。

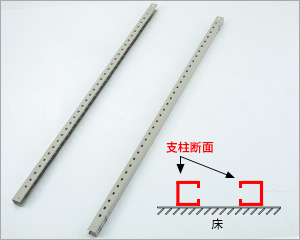

![支柱](/img/500/bu_mk_img03.jpg)

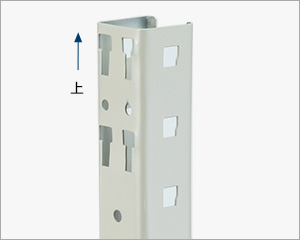

![支柱 拡大](/img/500/bu_mk_img04.jpg)

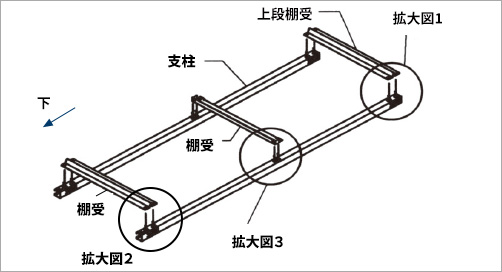

STEP2:上段棚受と棚受を支柱に取り付けます
支柱を固定した状態で上段棚受、棚受をプラスチックハンマーなどで矢印の方向に叩き込んでください。
*STEP1~2の手順で同様にもう1組作ってください。

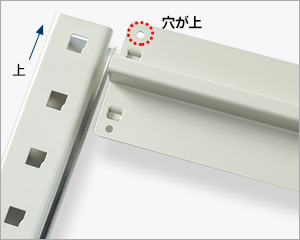

![拡大図1:支柱に上下棚受をつけます](/img/500/bu_mk_img07.jpg)

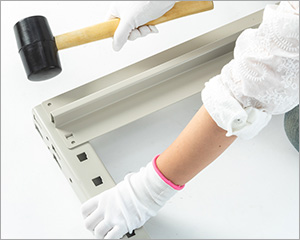

![最下段 拡大](/img/500/bu_mk_img08.jpg)

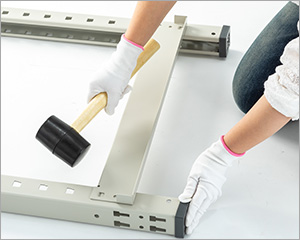

![上下棚受をハンマーで叩き込む](/img/500/bu_mk_img09.jpg)

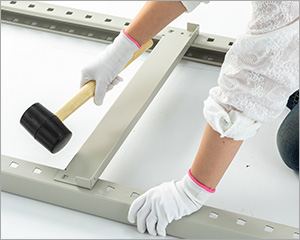

![最下段もハンマーで叩き込みます](/img/500/bu_mk_img10.jpg)

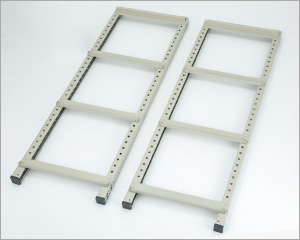

●同じものを2つ作ります
![拡大図2:棚受をハンマーで取り付けます](/img/500/bu_mk_img11.jpg)
STEP3:支柱枠にビームを取付けます

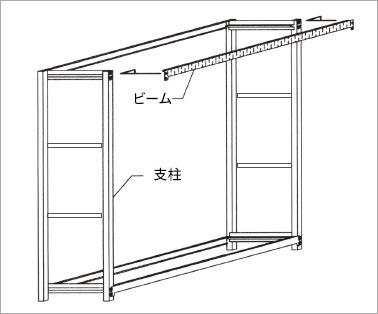

1~2で組み立てた枠組みにビームを図のように取り付けてください。
さらにハンマーで叩き込んでから、ファスナーを差し込んで固定してください。

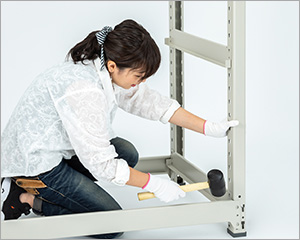

![枠組みにビームを取付けます](/img/500/bu_mk_img13.jpg)

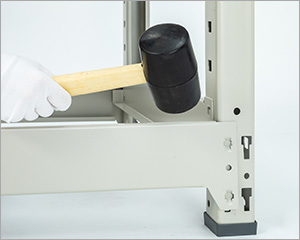

![ハンマーで叩き込みます](/img/500/bu_mk_img14.jpg)

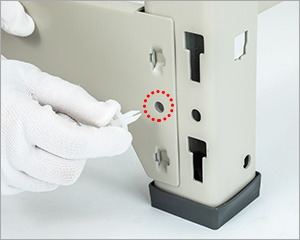

![しっかり叩き込んだらファスナーを取付けます](/img/500/bu_mk_img15.jpg)

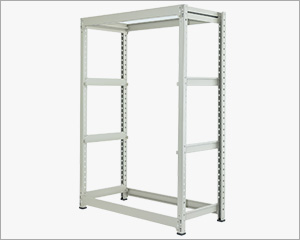

![がたつきがないように調整ください](/img/500/bu_mk_img16.jpg)

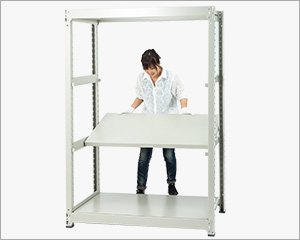

STEP4:棚板と補強材を乗せてください

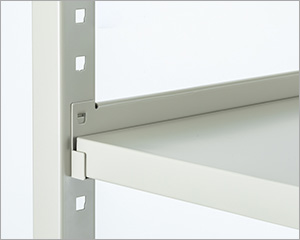

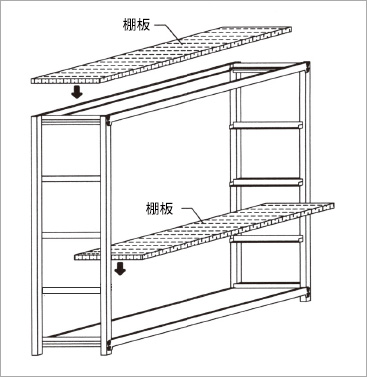

上下棚受と棚受に棚板を図のようにのせてください。
注意:棚受は、2か所とも同じ高さに取り付け、爪が支柱に確実に入っていることを確認してください。
棚に乗っているものが落下する原因になります。

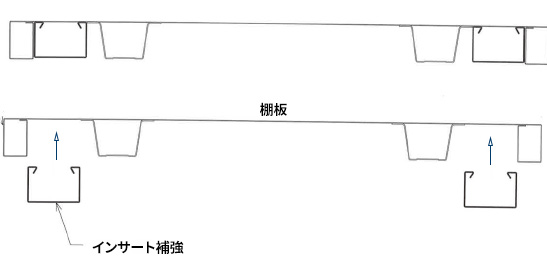

インサート補強について
最上段以外にのせます。
インサート補強が付属する商品は500kg/段のW1500、1800 × D450、600のみ。
(*D900、1200は補強不要)
(*補強したいときにのせるものではなく、補強材を置かなければ耐荷重500kg/段になリません。)
![](/img/500/bu_mk_img18.jpg)
![](/img/500/bu_mk_img19.jpg)
