EK軽量120kg/段 アングルキャスター

EK軽量120kg/段 アングルキャスターセット

【セット内容】
ストッパー無…2個
ストッパー有…2個
取り付け用ボルトナット

ユーエイキャスターの全商品を取り扱っております。
カタログからお選び頂ければ、別途お見積り申し上げます。

メーカーユーエイキャスター(国産優良品)
商品名アングルキャスター50Φ用
アングルキャスター75Φ用
アングルキャスター100Φ用
品番SA-50R50Φ自在ストッパー無し
ホイル:ゴム 車輪:ゴム
SA-50RS50Φ自在ストッパー付き
ホイル:ゴム 車輪:ゴム
SA-75RH75Φ自在ストッパー無し
ホイル:ゴム 車輪:ゴム
SA-75RHS75Φ自在ストッパー付き
ホイル:ゴム 車輪:ゴム
SA-100W100Φ自在ストッパー無し
ホイル:鋼板 車輪:ゴム
SA-100WS100Φ自在ストッパー付き
ホイル:鋼板 車輪:ゴム
内訳ストッパー無…2個
ストッパー有…2個
取り付け用ボルトナット

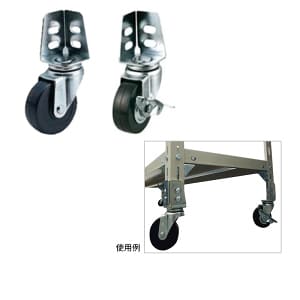

アングルキャスター取付画像

アングルキャスター取付下部アングルキャスター取付全体

組み立てバナー

セット品番規格セット内容価格(税込)総自重耐荷重/台
EK120-OP-C5050Φストッパー無2個・有2個3,001円0.9kg96kg
EK120-OP-C7575Φストッパー無2個・有2個5,528円2.3kg192kg
EK120-OP-C100100Φストッパー無2個・有2個9,384円4kg288kg

軽量スチールラック用アングルキャスター仕様図

アングル寸法表

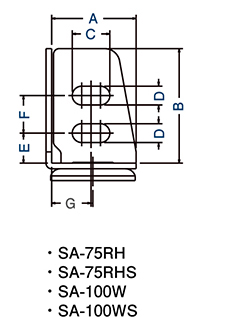

アングル寸法図面
品番取付座(A×B)取付寸法(F×G,E)穴径(C×D)
SA-50R31×35mm19×19,15.5mm13.5×9mm
SA-50RS
SA-75RH45×61mm20×21,16mm20×10mm
SA-75RHS
SA-100W
SA-100WS

キャスター寸法表

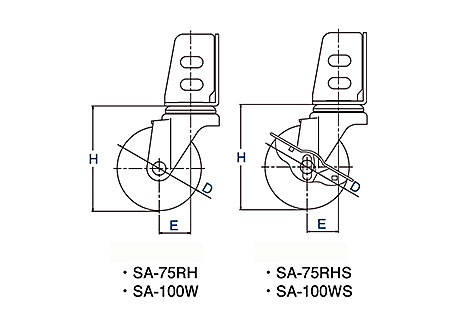

アングル寸法図面
品番車輪径(D)車幅(W)取付高(H)偏心(E)旋回半径(R)
SA-50R50mm20mm65mm22mm47mm
SA-50RS49mm
SA-75RH75mm25mm96mm28mm66mm
SA-75RHS68mm
SA-100W100mm32mm132mm32mm82mm
SA-100WS86mm

※ゴム車の他、ナイロン、ウレタンもあります。
※車輪径Φ100の帯電防止性ウレタン(B入)車も製作可能です。
※導電性ゴム車も製作可能です。
